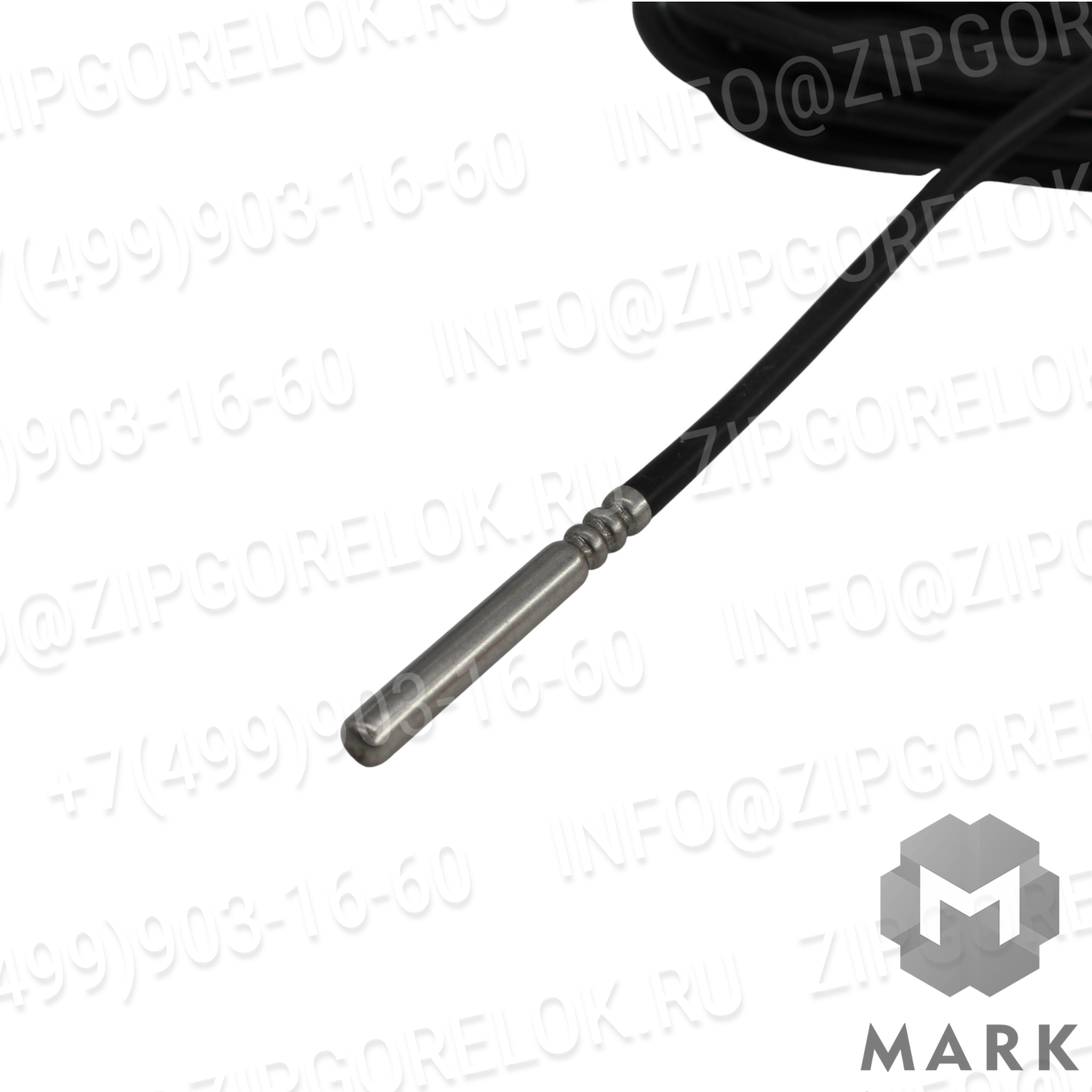

NTC 10K Датчик температуры арт. 7438702

Датчик температуры NTC 10K арт. 7438702 — датчик с отрицательным температурным коэффициентом сопротивления. Применяется для точного измерения температуры теплоносителя, воздуха или других сред в системах отопления, кондиционирования и промышленных установках.

Принцип работы основан на изменении электрического сопротивления термистора в зависимости от температуры: при нагреве сопротивление уменьшается (отрицательный коэффициент). Это изменение фиксируется контроллером и преобразуется в значение температуры.

Назначение и применение

• Контроль температуры теплоносителя в котлах
• Измерение температуры воды в бойлерах ГВС
• Датчик температуры для горелок и теплогенераторов
• Системы "теплый пол" и отопления
• Контроль температуры в промышленных процессах
• Системы вентиляции и кондиционирования

Технические параметры

• Рабочее напряжение: до 24В DC (через контроллер)
• Максимальный ток: < 1 мА
• Время отклика: < 20 секунд (в зависимости от монтажа)
• Долговременная стабильность: < 0.1°C/год
• Степень защиты: IP67 (при герметичном исполнении)
• Температура хранения: -40°C ... +125°C

Подключение к контроллерам

Датчик подключается к аналоговому входу контроллера (термисторному входу). Большинство контроллеров котлов и горелок имеют настройку типа датчика "NTC 10K".

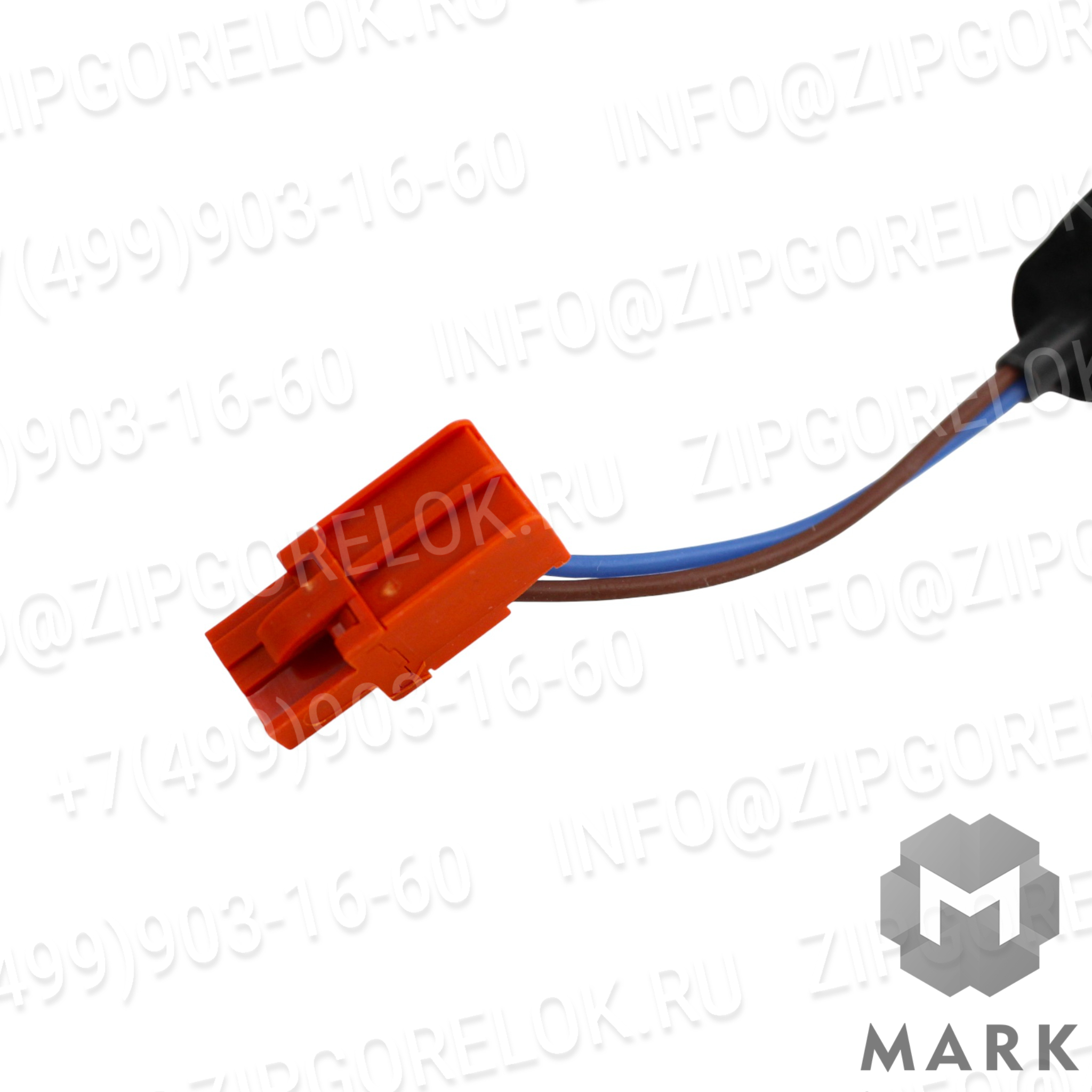

• 2-проводное подключение (наиболее распространенное)
• Полярность не имеет значения
• Длина линии: до 50 метров (при экранированном кабеле)

Монтаж и установка

• Установка в гильзу с теплопроводной пастой
• Расположение в зоне максимального потока среды
• Избегать контакта с нагревательными элементами
• Защита от механических повреждений
• Проверка герметичности резьбового соединения

Диагностика неисправностей

• Обрыв цепи: Контроллер показывает максимальную температуру или ошибку
• Короткое замыкание: Контроллер показывает минимальную температуру
• Дрейф параметров: Несоответствие реальной и измеренной температуры
• Проверка: Измерение сопротивления при известной температуре

Преимущества NTC 10K

• Высокая чувствительность в рабочем диапазоне
• Хорошая линейность в диапазоне 0-100°C
• Простота подключения и настройки
• Надежность и долговечность
• Совместимость с большинством контроллеров

Датчик NTC 10K арт. 7438702 обеспечивает точный и надежный контроль температуры в системах отопления и технологических процессах. Правильный монтаж и периодическая проверка гарантируют длительную и безотказную работу.

Мы постоянно поддерживаем самые актуальные и востребованные запчасти для горелок на нашем складе, включая 7438702 Viessmann, тем самым экономя Ваше время и деньги. Собственный склад, в непосредственной близости от офиса – это наше основное приемущество от конкурентов.

Логистика отгрузок до транспортных компаний по 3 раза в неделю, обеспечивает минимальные сроки отправки запчастей для горелок, включая 7438702 Viessmann до наших региональных клиентов.

Предупреждаем, что все цены на сайте носят исключительно информационный характер и не являются публичной офертой. Это связано с сегодняшней проблемой нестабильного курса рубля. Поэтому настоятельно рекомендуем, предварительно связаться с нашими специалистами и уточнить актуальную цену на 7438702 Viessmann по телефону +7(499)903-16-60.
